水泥生产线中钢丝胶带斗式提升机使用要求

浏览次数:

返回列表

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线:13782587121
或点击按钮与我们在线交流。(免费为您提供配置方案)获取优惠报价

1、钢丝胶带斗式提升机设备购买具体事项:
数量:4套,其中入窑提升机2套,入库提升机2套
要求提升机厂家设计、供货、技术指导安装、调试、试运行、及培训服务等。钢丝胶带斗式提升机具体参数要求详见技术规范。
采购数量:4套,其中入窑提升机2套,入库提升机2套
用途:入窑提升机:用于输送生料入窑尾预热器
入库提升机:用于输送生料入生料均化库

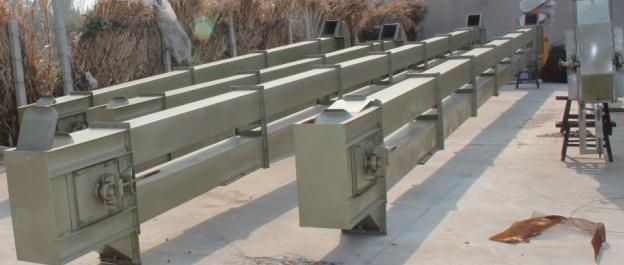

钢丝胶带斗式提升机
2、技术参数要求
2.1入窑提升机,数量:2套
2.1.1 输送物料:输送生料入窑尾预热器
2.1.2 输送生料特性
生料容重:       0.8-1.0t/m3
生料细度:       ≤12% (0.08mm 方孔筛筛余)
生料水分:       < 1%
生料温度:   120℃
2.1.3 输送能力:正常280t/h,最大320t/h(有效值)
2.1.4 提升高度:头尾轮中心矩90500mm(待定,提升高度在2m范围内增减,不应引起设备价格变化)
2.1.5 布置形式:露天布置,紧靠窑尾塔架
2.1.6 装配形式:左装(待定)
2.2 入库提升机,数量:2套
2.2.1 输送物料:输送生料入生料均化库
2.2.2 输送生料特性
生料容重:       0.8t/m3
生料细度:       ≤12% (0.08mm 方孔筛筛余)
生料水分:       < 0.5%
生料温度:   正常90℃
            异常120℃
 2.2.3 输送能力:正常360t/h,最大390 t/h(有效值)
     2.2.4 提升高度:头尾轮中心矩56500mm(待定,提升高度在2m范围内增减,不应引起设备价格变化)
     2.2.5 布置形式:露天布置,紧靠生料均化库
    2.2.6 装配形式:右装(待定)
     3、制造标准及配置技术要求
3.1供方应严格按建材、重型机械行业等有关国家和行业通用技术标准、规定设计、制造、检验。
钢丝胶带斗式提升机

3.2钢丝胶带斗式提升机采用正常速度、中心卸料的胶带型式,胶带应采用含纵向和横向钢丝芯的防撕裂高强度钢丝绳芯胶带,避免工作时胶带出现拉长现象,胶带伸长率≤0.25%,满足水泥厂生料输送工况。
3.3 提升机电机防护等级为IP54,绝缘等级F。
3.4 入窑入库提升机传动装置要求:
减速机采用FLENDER或SEW产品;
液力耦合器采用上海交大产品;
3.5 两台提升机轴承均采用进口SKF或FAG/TIMKEN产品。
3.6 胶带接头和料斗固定件要坚固、耐用、具有高度抗拉、抗疲劳性能,保证胶带长期可靠运行。
3.7 料斗布局要合理设计,能够满足生料连续提升和卸出。
3.8 钢丝胶带斗式提升机壳体由金属板构成,要合理设计,防止胶带高速运行带来的涡流干扰,并设置合适的加强及紧固以承受包括驱动装置的偏移荷载和顶部平台在内的垂直荷载,在楼板开孔处考虑滑动支撑,水平荷载被传到底部基础结构。
3.9 在壳体上设置适当的密封检查门并带快速锁紧闩,以便于检查、清洁和维修工作。
3.10入料溜槽与提升机的防尘尾部相连,其布置应使卸料对准通过的斗子。洒料和引起的舀料应达最小限度,在入料斗安装水平监测器以防止洒料溢出情况下斗式提升机过载。
3.11提升机顶部卸料槽的设计必须保证泄料顺畅。
3.12在提升机顶部壳体带驱动装置的支架,并提供驱动装置平台。
3.13钢丝胶带斗式提升机由硬齿面减速机和弹性联轴节直接驱动。减速机的额定能力是电动机额定能力的1.3倍。
3.14提升机应设辅助传动装置以便于维护检修。
3.15驱动装置应装备止回装置防止在关机时斗子的倒转,由可调无触点速度探测器监测链斗的运动。
3.16 在提升机内反向轴处提供张紧装置,它保持料斗在恒定张力下工作并避免卡堵。
3.17提升机的驱动装置具有安全可靠的操作,较长的使用寿命,避免出现象断轴等问题。
3.18 提升机头部和尾部密封措施要得当,防止漏灰跑冒。
3.19钢芯皮带和连接部件考虑足够的强度和较长的寿命,传送带的钢丝索两端须用锌铅合金浇注。
3.20 驱动装置应装备止回装置防止在故障停机时斗子的倒转,由可调无接触式速度探测器监测链斗的运动。
3.21斗式提升机的驱动装置具有安全可靠的操作,较长的使用寿命,避免出现象断轴等问题,主轴要有探伤报告。
3.22提升机的头罩处应开设防尘风管接口(法兰连接)。
3.23 电气技术要求
3.23.1斗式提升机尾轮壳体适当位置应带一个堵料开关,料位开关为无源接点。
3.23.2斗式提升机应带一个两线制的速度探测器。
3.23.3钢丝胶带斗式提升机应设有二级跑偏开关,第一级为报警,第二级为停机。
3.24关键部件使用寿命担保值(供应商填写)

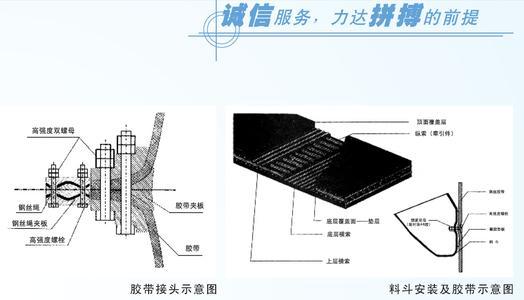

钢丝胶带斗式提升机接口及料斗安装示意图:
钢丝胶带斗式提升机接口及料斗安装示意图

名称

要求保证值

实际保证值

钢芯胶带

50,000小时



头、尾轮

50,000小时



头、尾轮轴

50,000小时



头、尾部轴承

100,000小时



4、质量保证及技术资料
4.1、供方应对其所提供的所有设备(包括供方外购的)的质量负责,并符合本文件的要求。
4.2、 合作关系确定后,供方应在10天内提交将技术资料交给需方及设计单位进行确认,提供如下资料:
4.2.1土建设计的基本参数和图纸,能够满足设计单位进行土建设计工作的基本资料。
4.2.2机械设备的参数和图纸,能够满足设计单位进行工艺设计工作的基本资料。
4.2.3 供货范围内机械和电气设备清单
4.2.4 备品备件清单
4.2.3 安装工作的图纸和手册
4.2.4操作和维修图纸和手册
4.2.5电气设备和控制设备的技术参数和文件
      钢丝胶带斗式提升机供方应提供下列由供方提供的各设备的控制装置资料。
(1)控制柜对供电电源的要求及容量,
(2)控制柜原理图
(3)控制柜详细的端子排列图及外部接线图
(4)控制系统单线图
(5)控制柜外形图及安装要求
(6)供货电气设备产品样本
