钢丝胶带提升机

钢丝胶带提升机

适用物料:建材、冶金、化工、粮食、电力

价格区间:1000-10000元/米

处理能力:10-500t/h

产品别名:TGD型钢丝绳芯胶带斗式提升机

钢丝胶带提升机

钢丝胶带提升机是TGD型钢丝绳芯胶带斗式提升机,相比TD行胶带提升机,该提升机提升量更大、更耐用、运行平稳可靠、使用寿命长。主要应用于水泥等比重比较重的物料,是新型干法水泥厂窑尾入窑生料,生料均化库、水泥库入库物料取代国外同规格产品的理想替换品。

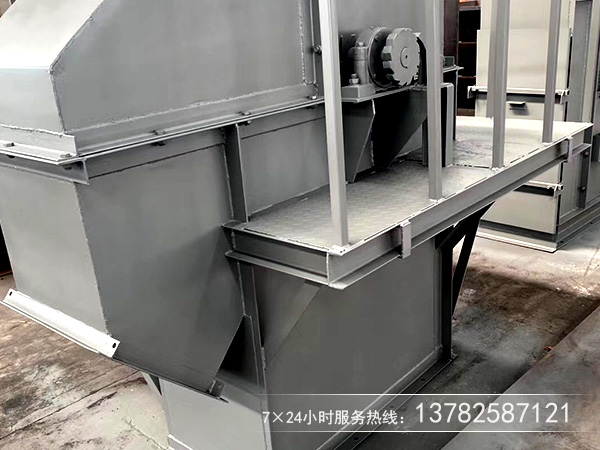

真机图片

钢丝胶带提升机

钢丝胶带提升机

钢丝胶带提升机

工作原理

GD型钢丝绳芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带,克服了链条啮合驱动产生动载荷,较链条更轻便,工作平稳,能以更快的运动速度达到更高的生产率,在同样的生产条件下,胶带因其工作速度高和自重较轻,可使物料线荷载和牵引构件的线载荷减少,从而减少整机的尺寸和自重。

厂家质量保证

1、驱动装置交轴硬齿面减速机与提升机主轴直联,结构紧凑、合理、可靠,与减速机间采用滚力偶合器,实现柔性传动,并实现对电机的过载保护;减速机上配备逆止装置,防止倒转;配有辅转电机,方便检修。
2、采用特殊设计的防撕裂高强度钢丝绳胶带,配有特殊设计的胶带头和料斗固定件,使胶带在运行中不脱开、不撕(断)裂,大大提高了胶带的使用寿命;对设计合理,并有不同型式排列,确保物料连续提升机卸出。
3、头部滚筒设计采用自动对中装置,滚筒包前采用高性能橡胶,使用寿命长,摩擦力大。
4、中部机壳采用双通道优代设计,避免相对高速运行的胶带带来的涡流干扰,并设有加强角钢。
5、尾部滚筒采用轮辐式设计,有效排出附着在胶带上的物料,提高胶带的使用寿命;尾部采用齿轮条重力张紧装置;同步调节尾部滚筒行程。尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪、速度检测仪。

技术参数表

规格、型号 TG160 TG250 TG315 TG400 TG500 TG630 TG800 TG1000
输送量(m3/h) 32 70 98 143 206 329 451 686
料斗 容量vo(l) 3 7 10 16 25 39 65 102
斗距t(mm) 260 325 360 410 460 520 580 650
料斗、胶带重 kg/m 22 33 33.2 42.2 62.3 78.53 106 145
提升速度(m/s) 1.4 1.8 1.8 1.8 1.8 1.8 1.8 1.8
大提升高度 100m
 注:提升高度超过80米时,需特殊设计。请与我厂技术部门联系。
