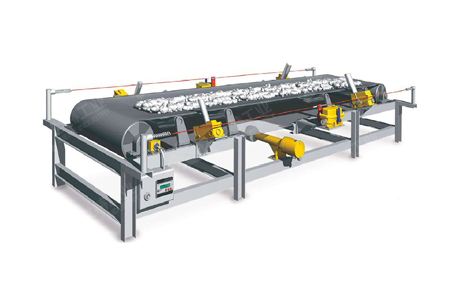

带式输送机

带式输送机

适用物料:煤、碎石、砂、水泥、化肥、粮食

价格区间:500元/米-5000元/米

处理能力:500-5000T/H

产品别名:输送机

带式输送机介绍

  带式输送机也叫胶带式输送机,皮带输送机具有输送能力强,输送距离远,结构简单易于维护,能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品,其运行高速、平稳,噪音低,并可以上下坡传送。广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业,物件的组装、检测、调试、包装及运输等。

  带式输送机是通过传动滚筒与胶带之间的摩擦力来传递的,因此必须将胶带用拉紧装置拉紧,使胶带在传筒滚筒分离处具有一定的初张力。在运行中,胶带要伸长,造成牵引力下降,所以要根据情况,利用拉紧装置适当地将胶带拉紧,增大胶带张力,以提高牵引力。

  带式输送机可以用于水平运输或倾斜运输,使用非常方便,广泛应用于现代化的各种工业企业中,如:矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。根据输送工艺要求,可以单台输送,也可多台组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要

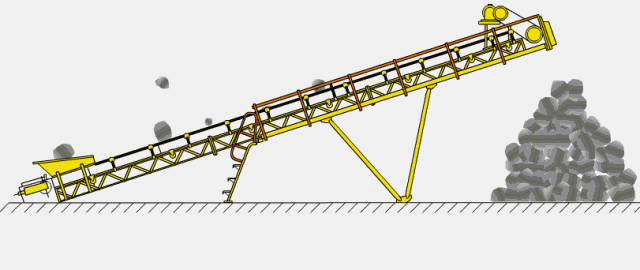

带式输送机原理

带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成 。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出。

胶带式输送机参数

产品代号 带宽mm 传动滚筒mm 传动滚筒许用按钮矩kN、m
5050 500 Φ500 2.7
6550.1/2 650 Φ600 3.5-6.3
6563.1/2 650 Φ630 4.1/7.3
8050 800 Φ500 4.1
8063.1/3 800 Φ630 6.0/20
8080.1/4 800 Φ800 7.0/32
80125 800 Φ1250 52
10063.1/2 1000 Φ630 6/12
10080.1/4 1000 Φ800 12/40
100100.1/5 1000 Φ1000 12/52
100125 1000 Φ1250 52
100140 1000 Φ1400 66
12063.1/2 1200 Φ630 12/20
12080.1/5 1200 Φ800 20/52
120100.1/6 1200 Φ1000 12/66
120125.1/2 1200 Φ1250 40/66
120140 1200 Φ1400 80
14080.1/4 1400 Φ800 20/52
140100.1/5 1400 Φ1000 20/66
140125.1/2 1400 Φ1250 40/66
140140 1400 Φ1400 80


















DT型带式输送机产品特点

1、   非固定部分的机身采用无螺栓连接的快速可拆支架、结构简单、拆装方便、劳动强度低。

2、   传动滚筒外层包胶,摩擦系数大。

3、   全机使用的槽型托辊、平托辊、换向滚筒等,尺寸规格统一,可以互换、通用。

4、   皮带机张紧装置设在机头部,便于及时调节皮带张紧程度,可采用回柱绞车拖动,操作省力。

此外,该系列产品还可以根据用户要求,制造成双向运输、小角度弯曲、转弯(≤90°)、大角度上运(15°~25°)、大角度下运(-25°~-15°)等产品。这些产品可以根据用户现场条件进行设计制造。

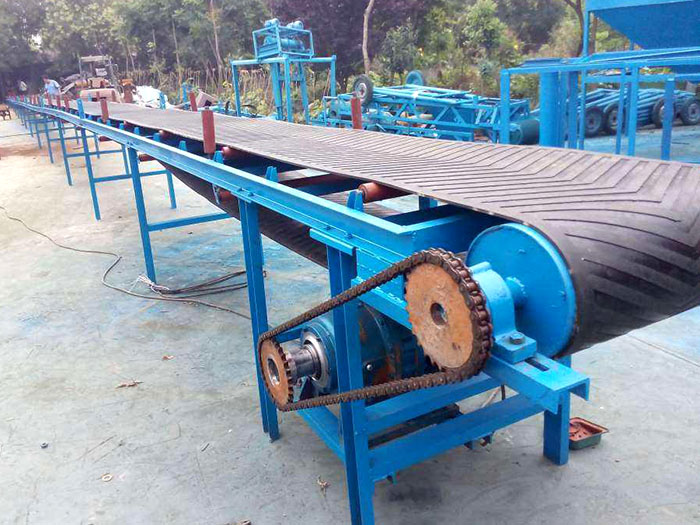

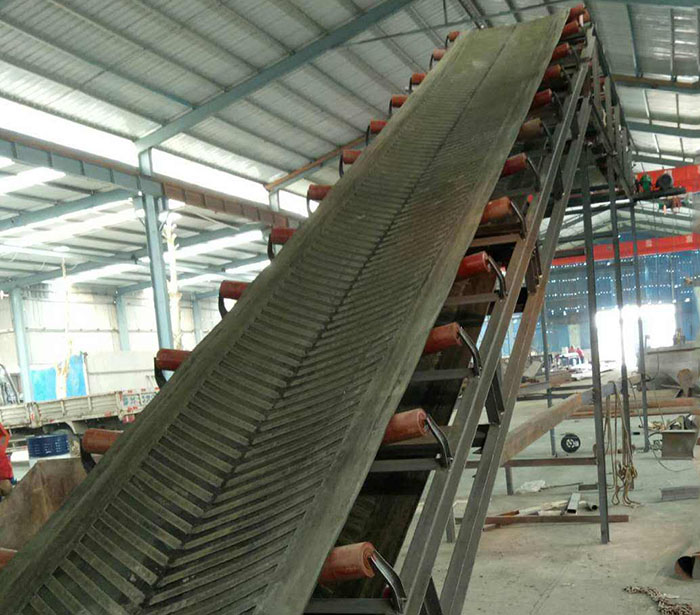

厂家真机图片

保护传动装置设计

  1、防跑偏保护装置

  固定带式输送机的跑偏保护应成对使用,机头和机尾应安装一组。输送机坡度变化时,应在变坡位置安装一组,简单的跑偏保护只需在机头安装一组即可。防跑偏装置用专用托架固定在带式输送机的大架或纵梁上。当运行的输送带跑偏超过托辊边缘20mm(如三联辊带式输送机超过70mm)时,防跑偏装置会报警。

  2、防滑保护装置

  它是一种通过检测输送带的速度变化来检测驱动辊和输送带是否打滑的装置。当输送机正常运行时,当带速降低到一定值时,保护装置会发出打滑低速报警信号,并在驱动辊速度低于正常速度的70%后发出自动停机指令。

  3、防撕裂保护装置

  防撕裂保护装置应安装在皮带落料点下方10-15m处(头部驱动时)。安装在输送带上下胶带之间,保护方式为压电或牵引钢丝绳。当发生纵向撕裂时,装置报警并终止运行。

  4、逆止制动装置

  逆止制动装置必须安装在倾斜巷道上的带式输送机(平均倾角超过8°)上。棘轮逆止制动装置可安装在输送机减速器上,也可安装在驱动辊和胶带之间。切断输送机电源时,装置应可靠运行,并能及时终止运行,防止输送机反向下滑。

  5、欠电压或过电流保护

  当电网电压低于额定电压的65%(或电机运行电流超过控制开关整定值时)时,控制带式输送机的磁启动器或馈电开关,切断输送机电源,终止运行。

  6、烟雾保护装置

  安装在输送机机头驱动滚筒下风侧10-15m的正上方,烟雾传感器应垂直悬挂,距顶板不大于300mm。当输送机由多个滚筒驱动时,应以靠近机头的滚筒为准。连续2S内烟雾浓度达到1.5%时,保护装置报警终止运行,启动自动洒水装置降温。

  7、超温自动洒水保护

  热电偶感应式超温洒水保护传感器应固定在主传动滚筒瓦座(轴承座)上;简易输送机超温洒水保护传感器安装在主驱动架后台减速器侧顶端盖螺栓孔上。使用红外传感器时,传感器发射孔应检测主传动滚筒轴承端盖(瓦座)。当有两个驱动装置时,温度传感器安装在远离卸载滚筒的主滚筒轴承端盖瓦座上。

  在温度测量点,当温度超过规定时,,启动自动洒水装置。带有两个驱动装置,洒水装置必须安装在与超温保护装置相同的驱动辊上。

  8、堆煤保护装置

  它是一种用于检测煤仓是否装满或转载点是否堆积堵塞的装置。一般安装在胶带与输送机钢筋的连接处。煤仓上口或两台带式输送机钢筋的连接处是为避免煤压发动机烧电机而设置的保护。

  9、沿线保护装置

  其功能是在带式输送机的任何部位人工停止输送机的运行,及时控制带式输送机事故的发生和扩展。沿线常见的保护器有:

  按钮沿岸保护器:每40~50m安装一个应急终止按钮,并连接带式输送机自动控制系统。

  吊线沿线保护器:用细铁丝或细镀锌钢丝绳操作小限位开关,限位开关连接带式输送机自动控制系统。

  10、局部过载保护

  当输送带上原材料的净重超过额定承载能力时,称为部分负荷。给料过多。运输大石头。座椅工作人员等。,容易造成部分负荷,损坏输送机。
