回转筛

回转筛

适用物料:小砖块、石块、部分塑料、纸张

价格区间:2000-10000元/台

处理能力:50-500KG/H

产品别名:圆筒回转筛

回转筛

回转筛程圆筒壮,物料在里面回转翻滚,从而筛分物料。圆筒回转筛是分选技术中应用非常广泛的一种机械,是通过对颗粒粒径大小来控制垃圾分选的,分选精度高。滚筒筛的筒体一般分几段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径相同。

圆筒回转筛是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

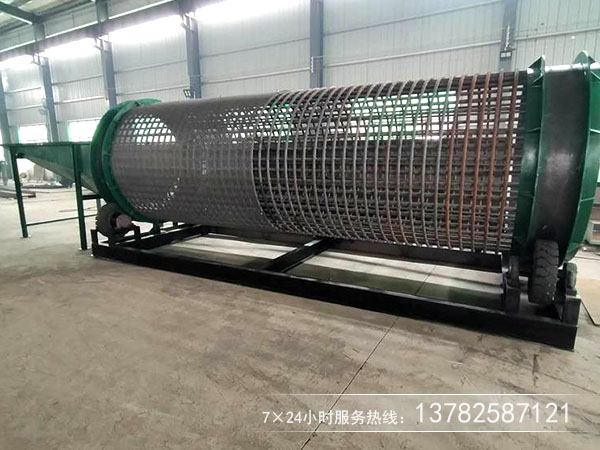

真机图片

圆筒回转筛

圆筒回转筛

圆筒回转筛

结构工作原理

滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。

回转筛优势

1、物料适应性广

  回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。

2、进料方式简单多样

  我公司研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
3、筛分效率高
  设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
4、筛分量大、易于大型化
  在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
5、自身能耗小
  我公司研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
6、工作环境好
  整个筛分筒可以用密封隔离罩所密封,清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
7、设备噪音低
  回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
8、使用寿命长,维修量小
  回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小。
9、检修方便
  设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

型号参数表

圆筒筛型号 筒体规格 筒体倾角 筒体转速
(r/min)
筛孔尺寸
(mm)
大进料粒度
(mm)
产量(m3/h) 功率
(kw)
筛孔(2mm) 筛孔(30mm)
YTS1030 Φ1×3 5-7° 22.5 2-30 60 10 60 4
YTS1040 Φ1×4 5-7° 25 2-30 60 11 80 4
YTS1230 Φ1.2×3 5-7° 20 2-30 70 12 100 5.5
YTS1240 Φ1.2×4 5-7° 20 2-30 70 14 120 5.5
YTS1250 Φ1.2×5 5-7° 20 2-30 70 15 140 5.5
YTS1530 Φ1.5×3 5-7° 17 2-30 80 18 150 5.5
YTS1540 Φ1.5×4 5-7° 17 2-30 80 18 150 7.5
YTS1550 Φ1.5×5 5-7° 17 2-30 80 20 180 11
YTS1560 Φ1.5×6 5-7° 17 2-30 80 22 200 11
YTS2040 Φ2×4 5-7° 12 5-60 90 25 250 15
YTS2050 Φ2×5 5-7° 12 5-60 90 30 300 15
YTS2060 Φ2×6 5-7° 12 5-60 90 35 350 18.5

订购选型小提示:
1、外型尺寸是按筒体长计;
2、处理量是按大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
4、质量按筒体长且使用编织网时计;
5、物料大块所占比例不超过10%。
