平面回转筛

平面回转筛

适用物料:化工、粮食加工、耐火材料、建材

价格区间:10000-100000元/台

处理能力:100-500t/h

产品别名:平面往复筛

平面回转筛

平面回转筛具有设计合理,结构简单,运行平稳,全封闭结构,无尘染,防堵孔,防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理,有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动,网下有自动清理设备,较传统的直线筛而言,提高了丝网寿命,噪音小,筛分面积大,将效率由原来的93~95提高到了98.5,推广前景好 。

真机图片

平面回转筛

平面回转筛

平面回转筛

平面回转筛

工作原理

平面回转筛

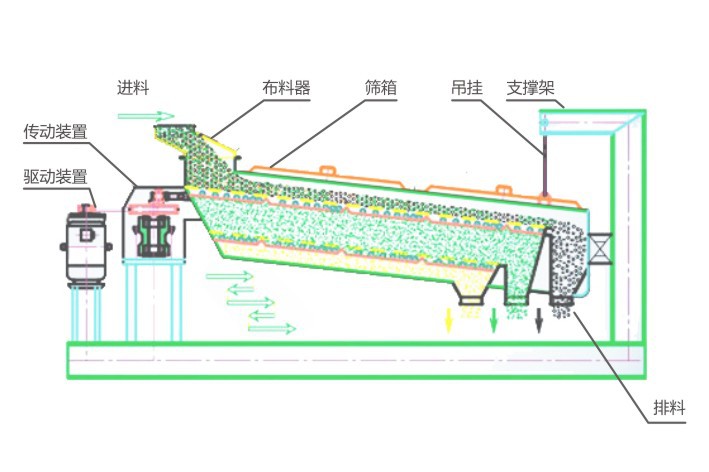

平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动,在长度方向逐渐变成椭圆运动,最后在出料端转变成近似往复直线运动。  通过进料口喂入的物料,在平面回转筛体运动作用下,均匀的分布在整个筛网上,并产生自动分级,从而使料层下粒度较小的物料迅速过筛,而上面粒度相对较大的物料则向出料端运动。在移动过程中,由于没有搅拌和垂直跳动,因而其中较小的颗粒紧贴筛面,随时可以过筛。
      出料端筛体的运动为近似往复直线运动,是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动,直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性跳动小球,有效地防止物料堵塞筛孔,保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡,从而保证了筛体运动的平稳性

CAD结构图


技术参数表

层数

型号

筛面规格
(宽X长)
(mm)

筛箱行程
(mm)

电动机

A
(mm)

B
(mm)

C
(mm)

D
(mm)

重量
(kg)

功率
(kw)

转速
(rpm)

1

ACPM1000X1400

1000X1400

63.5

1.5

960

2731

962

1168

1200

715

ACPM1000X2100

1000X2100

63.5

1.5

960

3285

962

1156

1200

980

ACPM1000X3000

1000X3000

63.5

1.5

960

4484

1035

1194

1251

1200

ACPM1500X2100

1500X2100

63.5

1.5

960

3460

1003

1708

1759

1380

ACPM1500X3000

1500X3000

76

2.2

960

4232

1362

1778

1892

1340

ACPM1500X3600

1500X3600

76

5.5

960

5098

1352

1956

2048

2410

ACPM1200X3600

1200X3600

76

5.5

960

5263

1327

2464

2556

2020

2

ACPM1000X2100

1000X2100

63.5

1.5

960

3743

1121

1308

1378

1400

ACPM1000X3000

1000X3000

76

4

960

4575

1317

1270

1546

1840

ACPM1500X2100

1500X2100

63.5

4

960

3728

1330

1781

1946

1710

ACPM1800X3600

1800X3600

76

7.5

960

5305

1500

2256

2459

3880

ACPM1500X3000

1500X3000

76

7.5

960

4765

1397

1956

2159

2780

ACPM1500X3600

1500X3600

76

7.5

960

5365

1368

2032

2159

3180

3

ACPM1000X2100

1000X2100

63.5

5.5

960

4854

1422

1435

1549

2150

ACPM1500X3000

1500X3000

76

5.5

960

4765

1391

1956

2159

3200

ACPM1800X3600

1800X3600

76

7.5

960

5200

1500

2400

2500

4170

ACPM2000X5000

2000X5000

92

11

960

5400

2000

2750

2810

5500
