圆形摆式振动筛

圆形摆式振动筛

适用物料:新材料、冶金、金属粉末、矿物粉末、矿山

价格区间:10000-100000

处理能力:5-10t/h

产品别名:摇晃筛

圆形摆式振动筛

摇摆筛又称摇晃筛,它分为圆形筛,和方形筛, 它的工作原理就是晃动式进行物料筛分,也属于高精度筛分机械。其特征就是精度筛分高,效率好,产量大等优势。经过我厂改造后的摇摆筛在液压成形、中心定位、压制成形、密封系统等投入巨资进行多次研发改造。可提共800MM-2600MM的多层精密筛分设备,时至今日公司产品在化工、食品、医药、冶金、磨料等多个领域应用广泛应用。

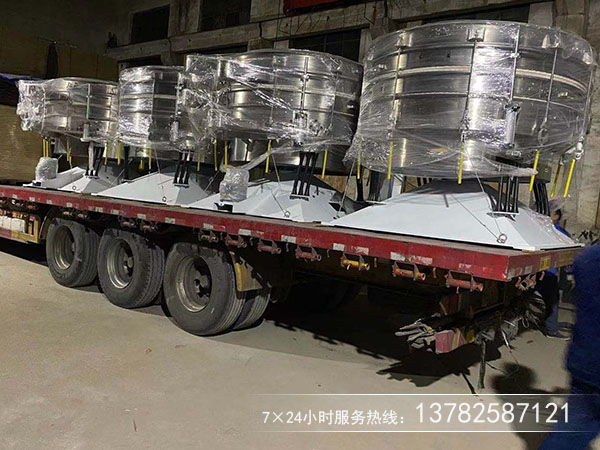

真机图片

结构工作原理

圆形摆式振动筛是一种仿人工摇动的低频旋振筛,把平面圆周运动──筛和向上抛物运动──簸结合起来,形成了非线性三维翻滚运动,使物料再筛面上从中心到外缘均匀分散,即物料以渐开螺旋运动从中心分散开来进而完成筛分作业。这种运动轨迹使物料在相对较小的筛面上走过相对较长的路径,从而提高筛分精度和效率,再配合清网装置可获得更加理想的筛分效果,使设备适用于圆形状、圆柱状、片状以及不规则形状易堵网且需要精细筛分的物料。

型号参数

型号 有效筛分直径
(mm)
有效筛分面积
(㎡)
筛面斜角
(°)
层  数
(s)
功  率
(kw)
YBS-600 Φ600 0.21 0-10 1-5 0.75
YBS-1000 Φ1000 0.66 0-10 1-5 1.1
YBS-1200 Φ1200 0.98 0-10 1-5 2.2
YBS-1600 Φ1600 1.81 0-10 1-5 4
YBS-2000 Φ2000 2.8 0-10 1-5 5.5
YBS-2400 Φ2400 4.15 0-10 1-4 5.5
YBS-2600 Φ2600 5.31 0-10 1-4 5.5
YBS-3200 Φ3200 7.5 0-10 1-4 11

应用行业
