不锈钢螺旋蛟龙倾斜角度对输送量的影响

浏览次数:

返回列表

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线:13782587121
或点击按钮与我们在线交流。(免费为您提供配置方案)获取优惠报价

不锈钢螺旋蛟龙输送能力200kg/h;管径160mm;长度及角度视后续工序设定;螺旋叶片厚度>3mm;中轴尽量加粗;螺杆中部不需要加装吊架,避免变形;外管采用57#无缝钢管,不锈钢材质,内部需保证一定的光滑度。
不锈钢螺旋蛟龙容积150kg;加装顶盖,包括一级螺旋出口、观察口,均需法兰连接,同时一级螺旋与料仓法兰连接预留一定空间,减少设备震动的影响;观察口为观察料仓加料情况,直径40mm;下部出料为法兰连接,与二级螺旋相连。
输送机出口高度xxm;长度1.2-1.5m;水平进料,进料量100kg/h;需加装可调速装置;89*4mm无缝钢管;轴固定方式等具体形式如附图所示。
二级螺旋输送机出口设计简图

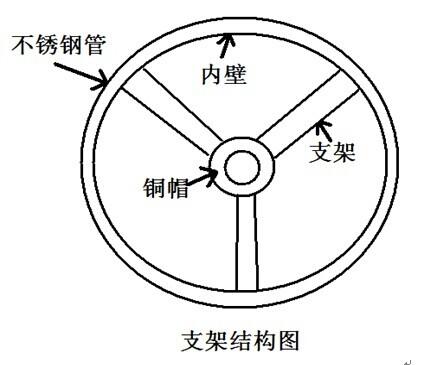

1、支架结构图
不锈钢螺旋蛟龙倾斜角度对输送量的影响
2、刨面图
不锈钢螺旋蛟龙倾斜角度对输送量的影响

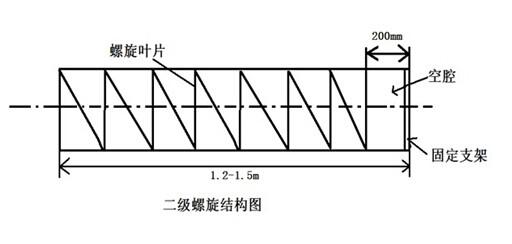

3、二级螺旋内部结构图
不锈钢螺旋蛟龙倾斜角度对输送量的影响

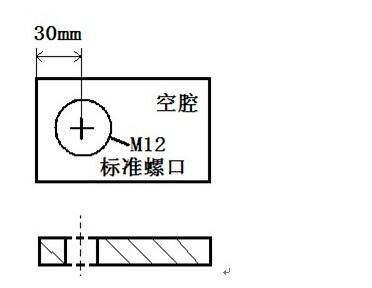

4、出口空腔结构
不锈钢螺旋蛟龙倾斜角度对输送量的影响
结构说明:
A、铜帽为固定螺旋叶而设,为易损品,需定期更换,因此需要做成可更换式,并提供一定数量的备件;
