S49-A系列三次元旋振筛

S49-A系列三次元旋振筛

S49-A系列三次元旋振筛

产品简介:S49-A系列三元旋振筛产品说明 S49-A系列三元旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。 S49-A系列三元旋振筛结构原理 S49-A系列三元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。 S49-A系列三次元旋振筛特点 ☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛

产品详情

S49-A系列三次元旋振筛

S49-A系列三元旋振筛产品说明
S49-A系列三元旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

S49-A系列三元旋振筛结构原理
S49-A系列三元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

S49-A系列三次元旋振筛

S49-A系列三次元旋振筛特点
☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机最高可以达到五层,建议使用三层。

S49-A系列三次元旋振筛适用行业
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等。

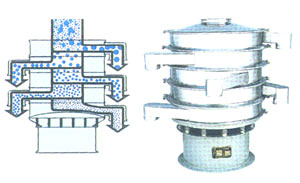

分级筛选模拟图
S49-A系列三次元旋振筛

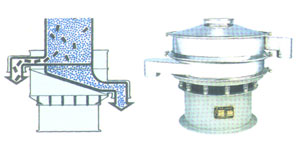

筛选杂质模拟图
S49-A系列三次元旋振筛

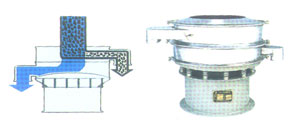

固液分离模拟图



S49-A系列三次元旋振筛



XZS系列旋振筛外型尺寸图:





XZS系列旋振筛

型号 A B C D E F G K M N Q 全高
一层 二层 三层
XZS-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820
XZS-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820
XZS-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950
XZS-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000
XZS-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180
XZS-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620
XZS-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824
XZS-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834

XZS系列旋振筛应用示例:

物  料 工作方式 网筛(目/寸) 处理量(公斤/小时)
奶粉 干式 16.20 2000
砂糖 干式 4.20 5000
中药 农药 干式 80 100 150 1400
电玉粉 树脂DV 干式 40 60 80 1000
研磨粉料 干式 40 60 250 1200
颜料粉末 干式 20 4000
铁粉 干式 60 80 120 2500
铜粉 干式 80 2000
石铜粉 干式 40 65 200 2000
铝银粉 干式 60 1500
淀粉 干式 80 1200
稀有金属粉 干式 100 1500 200 1200
活性炭 干式 40 60 1000
涂料 湿式 100 7500
陷次浆 湿式 120 6000
食品加工废水 湿式 20 3500
造纸白土泥浆 湿式 150 3500
棕糖除甘蔗纤维 湿式 150 6000
铸造型砂 干式 8 10000

注:三次元振动筛分过滤机又名三次元振动筛、旋振筛,根据 用户需求不同可以分为闸门式旋振筛、加缘式 旋振筛,制作材料多为不锈钢以及碳钢。
